Простота установки и обслуживания
Китай

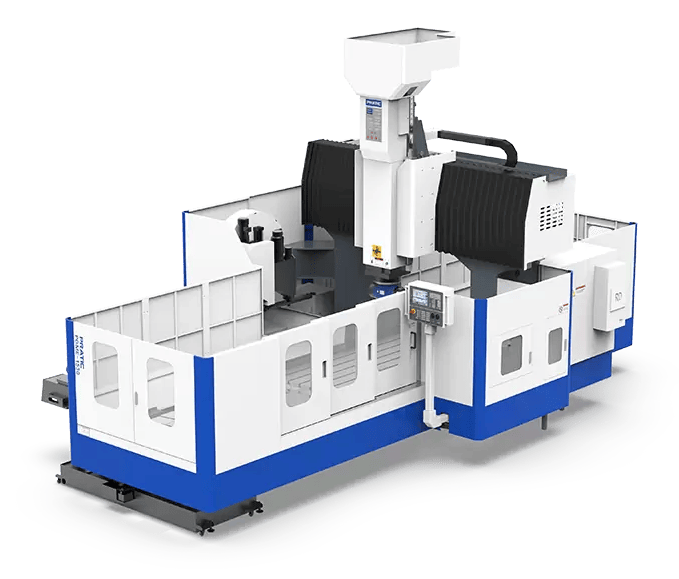

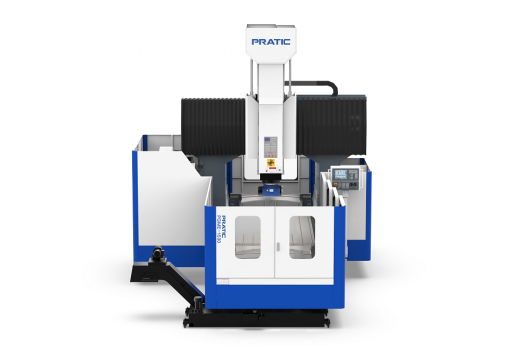

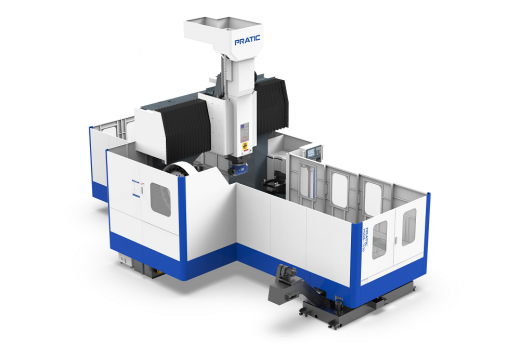

PRATIC PGME оснащен 3-осевой подвижной траверсой, имеет цельную станину и интегрированную стойку для простоты установки и обслуживания. Объединяет функции фрезерования, расточки, сверления, развальцовки, развертывания, жесткого нарезания резьбы, интерполяции и т.д. Является аналогом HISION.
Станок подходит для обработки крупногабаритных алюминиевых, стальных деталей. Применяется в сферах с высокими требованиями к точности обработки - автомобильной, машиностроительной, судостроительной, аэрокосмической промышленности, производстве пресс-форм.

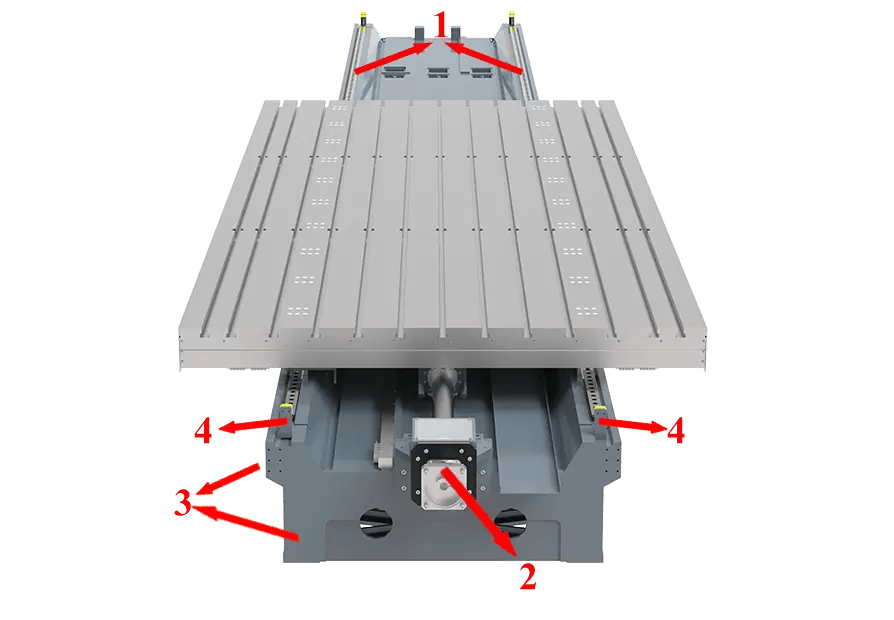

Конструкция по оси X
- Установлены сверхпрочные линейные направляющие 2-55.
- ШВП обеспечивает исключительные характеристики крутящего момента..
- Станина и рабочий стол из высокопрочного чугуна.
- ШВП закреплена с двух сторон для уменьшения потери точности от теплового расширения и сжатия.

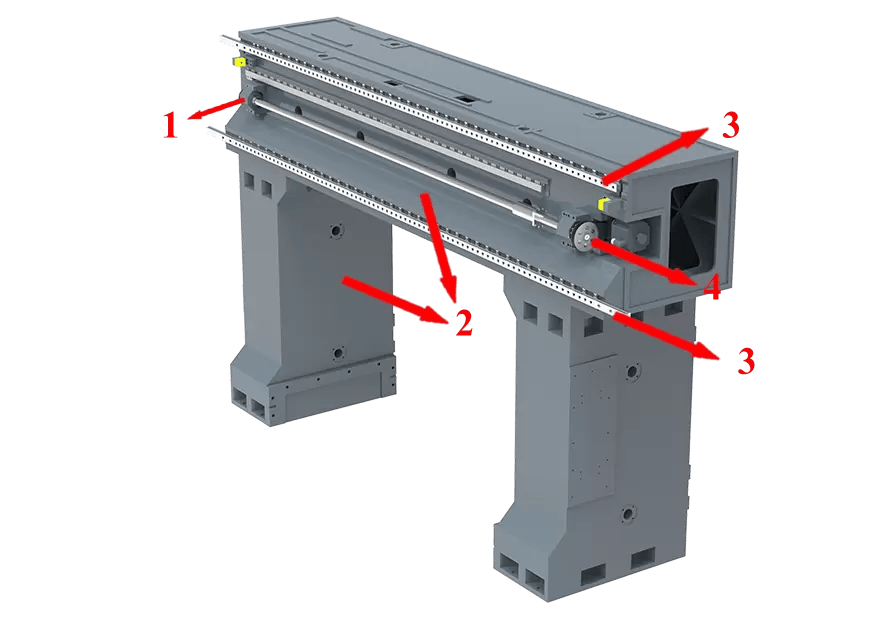

Конструкция по оси Y
- ШВП зафиксирована на обоих концах для уменьшение потери точности от теплового расширения и сжатия.
- Балка и колонны отлиты из высокопрочного чугуна.
- Оснащена сверхмощными линейными направляющими 2-55 для большей жесткости и устойчивости за счет лестничной компоновки и большого пролета.
- ШВП увеличивает крутящий момент.

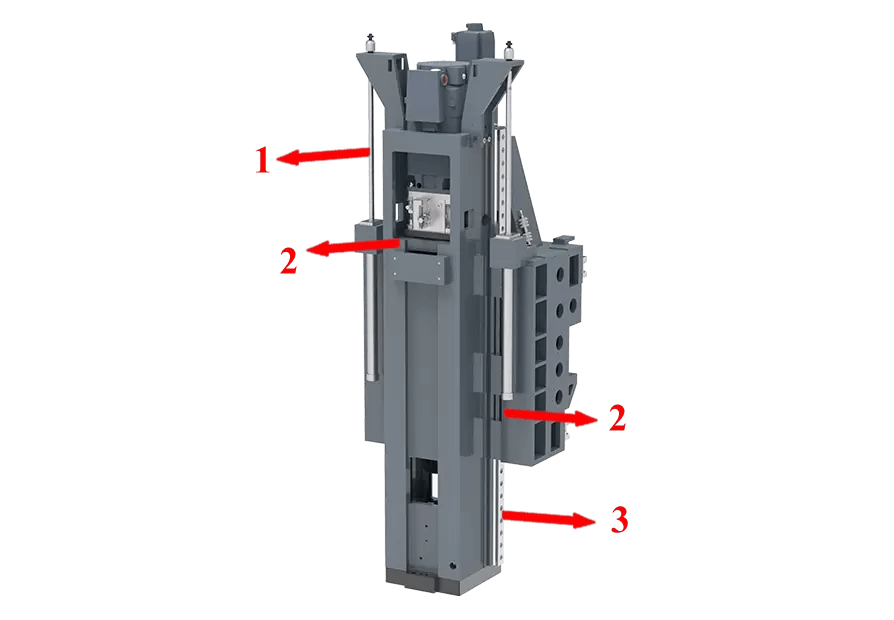

Конструкция по оси Z
- Балансировочные цилиндры с двойной азотной автоматической компенсацией.
- Ползунок и поршень из высокопрочного чугуна..
- Сверхмощные линейные направляющие 2-55 с обеих сторон ползунка имеют большой пролет и устойчивы к резанию.

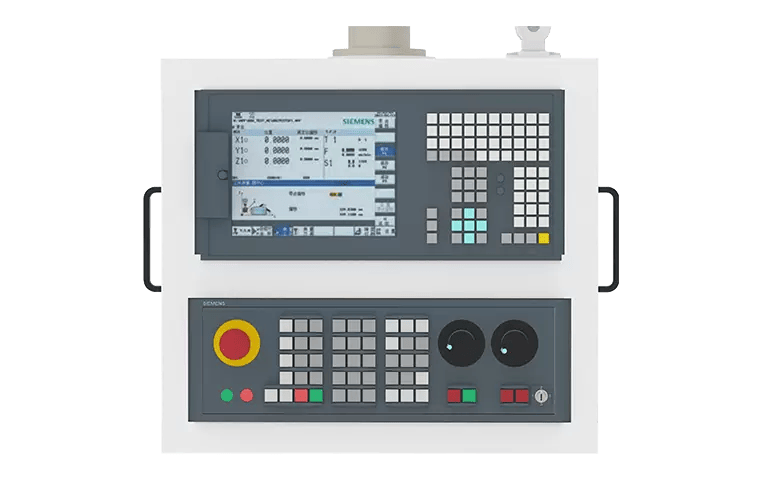

Система ЧПУ высшего класса для решения разных задач
- Используется система ЧПУ Siemens и Fanuc.
- Включены мощные функции и полная передача данных для высокой стабильности обработки.
- Модульная и открытая архитектура с высокой масштабируемостью.
- Повышенная производственная гибкость.
|
PGME-1525 |
PGME-1530 |
PGME-2030 |
PGME-2040 |
|

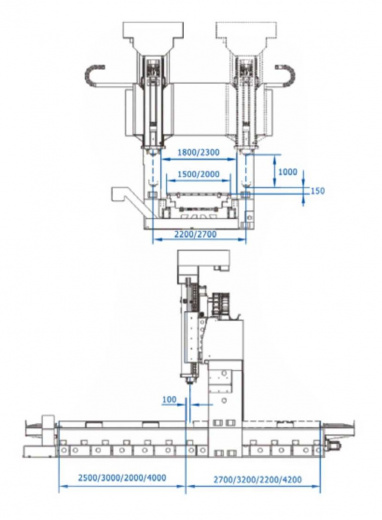

| Рабочий ход | ||||
| Ось X, мм | 2700 | 3200 |
3200 |
4200 |
| Ось Y, мм | 1800 | 2300 | ||
| Ось Z, мм | 1000 | |||
|
Расстояние от конца шпинделя до поверхности стола, мм |
150-1150 | |||
| Расстояние между столбцами, мм | 1800 | 2300 | ||
| Шпиндель | ||||
| Тип | Механический | |||
| Номинальная мощность, кВт | 17/20.4 | |||
| Макс. скорость, об/мин | 6000 | |||
|
Крутящий момент, Нм |
648/775 | |||
| Конус | BT50 | |||
| Опора шпинделя, мм | 400х400 | |||
| Скорость подачи | ||||
| Ускоренная подача по осям X/Y/Z, м/мин | 20/20/16 | |||
|
Макс. скорость рабочей подачи по осям X/Y/Z, м/мин |
10/10/10 | |||
|
Основные параметры |
||||
| Размер рабочего стола, мм |
1500х2500 |
1500х3000 |
2000х3000 |
2000х4000 |
| Макс. нагрузка, т | 8 | 10 | 13 | 17 |
|
Количество Т-образных пазов, мм |
22 | |||
| Габариты, мм | 7000х4300х4900 |
8000х4300х4900 |
8000х4800х4900 |
10000х4800х4900 |
|
Масса, кг |
25 | 27 | 30 | 35 |
Стандартная комплектация
- Система ЧПУ Siemens и Fanuc.
- Цельная станина из высокопрочного чугуна.
- Высокоскоростной шпиндель BT50.
- Сверхпрочные линейные направляющие 2-55.
- Конвейер для автоматического удаления стружки.
- Система автоматической подачи смазки.
- Система охлаждения.
Дополнительные опции
- Инструментальный магазин.
