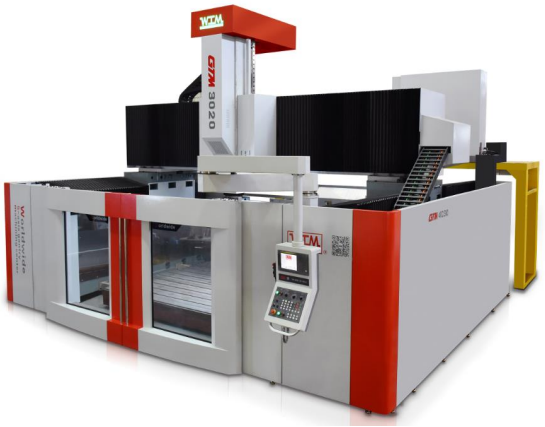

5-осевой портальный обрабатывающий центр с ЧПУ WIM GTM3020

GTM3020 относится к высокоскоростным 5-осевым портальным обрабатывающим центрам, обладающим наилучшими характеристиками для применения в аэрокосмической, судостроительной, энергетической, железнодорожной промышленности, строительной технике, автомобильной промышленности и т.д.

Кабинетная защита (открытый верх)

Кабинетная защита предотвращает попадание СОЖ и стружки в пространство вне рабочей зоны, что помогает избегать загрязнения цеха, а также травм для рабочего персонала. С системой блокировки станок прекращает работу, как только защитная дверь будет открыта.

Система ЧПУ Fanuc oi-MF plus (type 1)

Не так давно произошло значимое обновление в линейке ЧПУ 0i – появилось новое поколение 0i-F PLUS. Это очень важный шаг вперед, особенно в применениях для оборудования фрезерной группы. Ключевое отличие заключается в том, что большое количество опциональных функций, особенно для фрезерной версии ЧПУ – 0i-MF PLUS стали доступны в базовой комплектации.

Объем памяти в 2Мб теперь является стандартным для всех без исключения версий и подмоделей.

Средства кастомизации интерфейса (FANUC Picture и т.д.) теперь доступны в базе для всех без исключения версий и подмоделей. Производитель станка может без труда создать собственный экран или серию экранов в интерфейсе, упрощающих, например, тех. обслуживание станка, управление станочной периферией или программирование нестандартной обработки.

Максимальное количество шагов программы PMC теперь равно 24000 для всех подмоделей и версий. Ранее для бюджетных подмоделей Type 3 и Type 5 стандартом было 5000 шагов, и для сложного оборудования этого могло не хватать.

Для всех подмоделей фрезерной версии 0i-MF PLUS, кроме Type 5, в базе доступен пакет высокоточной и высокоскоростной обработки, включающий в себя большое количество функций, в том числе аналог великолепно зарекомендовавшей себя функции интеллектуального контроля контура - AICC II c 400 кадрами предпросмотра. Для Type 5 в базе доступен AICC I, что также является значительным усовершенствованием.

Конвейер для удаления стружки

Стальной ленточный конвейер для стружки, предназначен для эффективного удаления стружки из рабочей зоны. Высокая скорость удаления позволяет быстро и качество выгружать стружку из рабочей зоны.

Фрезерная головка

Автоматическая фрезерная головка с высоким крутящим моментом используется для обработки деталей по схеме «3+2», производство Milko, Испания.

Ось A – вращение вокруг оси X: ±135°

Ось С – вращение вокруг оси Z: ±180°

Точность углового позиционирования осей A/C: ±3”/±3”

Минимальная индексация: 2,5°

Оптические линейки

Станок оснащен оптическими линейки от производителя HEIDENHAIN:

• 2 комплекта для оси X

• 1 комплект для оси Y

• 1 комплект для оси Z

ШВП и линейные направляющие качения

Оси X, Y, Z - роликовые направляющие качения высокой жесткости, обеспечивающие стабильность передачи и геометрическую точность. Станок оснащен ШВП бренда THK (Ø80 мм) и 4-мя направляющими рельсами по оси X.

Динамическая система противовеса

Система противовеса замкнутого контура с использованием азота, обеспечивает динамическую реакцию и уравновешивает вес ползуна.

 Кондиционер электрического шкафа

Кондиционер контролирует температуру электрического шкафа в необходимом диапазоне для продления срока службы электронных компонентов.

Система подачи СОЖ в зону обработки

Данная система предназначена для снижения количества тепла, выделяющегося в процессе обработки, и удаления стружки, образующейся во время обработки.
