Китай

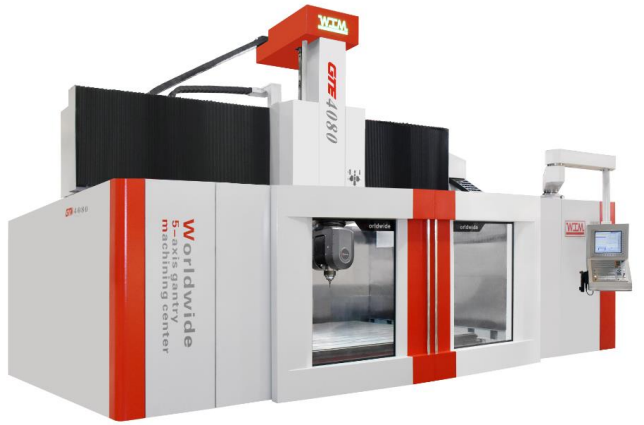

GTE4080 относится к высокоскоростным 5-осевым портальным обрабатывающим центрам, обладающим наилучшими характеристиками для применения в аэрокосмической, судостроительной, энергетической, железнодорожной промышленности, строительной технике, автомобильной промышленности и т.д.
Кабинетная защита (открытый верх)
Кабинетная защита предотвращает попадание СОЖ и стружки в пространство вне рабочей зоны, что помогает избегать загрязнения цеха, а также травм для рабочего персонала. С системой блокировки станок прекращает работу, как только защитная дверь будет открыта.
Система ЧПУ SIEMENS Sinumerik 840D SL
SINUMERIK 840D sl это открытая, гибкая и мощная система ЧПУ типа CNC в конструктивном исполнении SINAMICS S120 макс. для 93 осей. Децентрализованность, масштабируемость, открытость, возможность построения сетей и широкая функциональность - все это позволяет использовать данную систему практически для любых технологий и достигать высоких показателей в динамике, точности, а также интегрируемости в сети.
Кроме этого, SINUMERIK 840D sl отличается открытостью в программировании, управлении и технологических циклах. Другими отличительными особенностями данной платформы являются эффективность в программировании, установке и вводе в эксплуатацию благодаря оптимальному конструктивному исполнению, инновационной функциональности ЧПУ, коммуникации и открытости.
Конвейер для удаления стружки
Стальной ленточный конвейер для стружки, предназначен для эффективного удаления стружки из рабочей зоны. Высокая скорость удаления позволяет быстро и качество выгружать стружку из рабочей зоны.
Фрезерная головка
Универсальная фрезерная головка от немецкого производителя Kessler. Превосходная производительность 5-осевой обработки для сложных 3D поверхностей за один установ. Минимальная индексация: 0,001°.
Оптические линейки
Станок оснащен оптическими линейки от производителя HEIDENHAIN:
-
2 комплекта для оси X
-
1 комплект для оси Y
-
1 комплект для оси Z
ШВП и линейные направляющие качения
Оси X, Y, Z - роликовые направляющие качения высокой жесткости, обеспечивающие стабильность передачи и геометрическую точность Оснащены ШВП бренда THK (или другими международными брендами).
Гидростатический поворотный стол
Рабочий стол может выдерживать нагрузку до 10 тонн с отклонением от центра стола на 400 мм без опрокидывания. Стол оснащен с энкодером Heidenhain для обеспечения точности, а двойная коробка передач используется для устранения люфтов и точности вращения.
Динамическая система противовеса
Система противовеса замкнутого контура с использованием азота, обеспечивает динамическую реакцию и уравновешивает вес ползуна.
Кондиционер электрического шкафа
Кондиционер контролирует температуру электрического шкафа в необходимом диапазоне для продления срока службы электронных компонентов.
Система подачи СОЖ в зону обработки
Данная система предназначена для снижения количества тепла, выделяющегося в процессе обработки, и удаления стружки, образующейся во время обработки.
|
Наименование |
Ед. изм. | Характеристика | |||
| Перемещения | Ось X | мм | 8000 | ||
| Ось Y | мм | 4000 | |||
| Ось Z | мм | 1500 | |||
| Расстояние от торца шпинделя | мм | 300-1800 | |||
| Расстояние между колоннами | мм | 5000 | |||
| Рабочий стол | Размеры рабочего стола | мм | 3600х8000 | ||
| Т-пазы рабочего стола | мм | 22х250 | |||
| Максимальная нагрузка на стол | тонн/м2 | 8 | |||
| Шпиндель | Конус шпинделя | HSK-A63 | |||
| Скорость шпинделя | об/мин | 20 000 | |||
| Мощность шпинделя | кВт | 45 | |||
| Крутящий момент шпинделя | Н*м | 80/145 | |||
| Фрезерная головка | Угол наклона осей A/C | ° | ±110/±360 | ||
| Скорость вращения осей A/C | об/мин | 100/100 | |||
| Крутящий момент наклона осей A/C | Н*м | 800/1120 | |||
| Усилие зажима осей A/C | Н*м | 3000/3000 | |||
| Точность углового позиционирования осей A/C | сек | ±5/±5 | |||
| Минимальная индексация | ° | 0,001 | |||
| Тип привода | - | прямой привод | |||
| Магазин смены инструмента | Количество позиций | шт. | 40 | ||
| Максимальный диаметр инструмента (полна загрузка) | мм | Ø75 | |||
| Максимальный диаметр инструмента (без соседнего инструмента) | мм | Ø125 | |||
| Максимальный вес инструмента | кг | 8 | |||
| Подачи | Скорость быстрых перемещений | м/мин | 20 | ||
| Скорость рабочей подачи | м/мин | 15 | |||
| Другие параметры | Общая мощность станка | кВт | 85 | ||
| Габариты станка (Длина*Ширина*Высота) | мм | 9000х8000х6150 | |||
| Вес станка | кг | 55 000 | |||
| Система ЧПУ | - | Siemens 840D | |||
