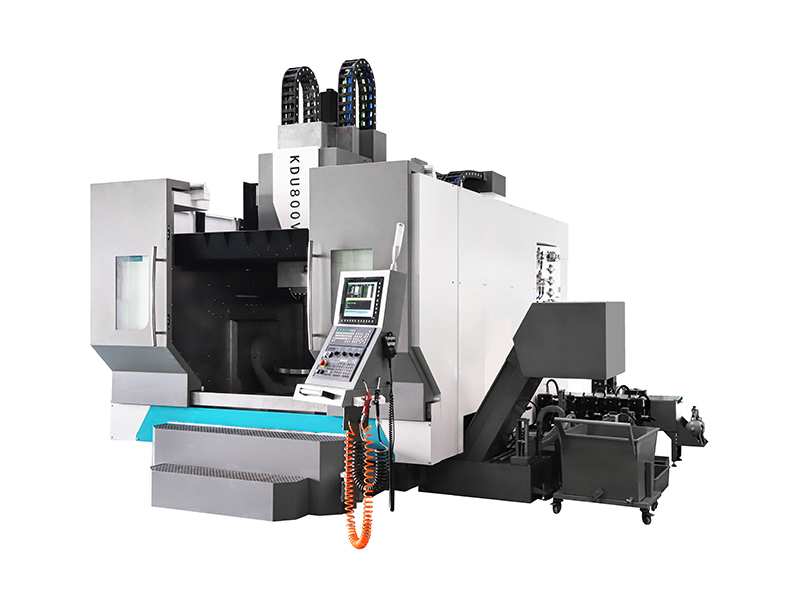

Вертикальный 5-осевой обрабатывающий центр благодаря высокоскоростным линейным направляющим и высокоточному прямому шпинделю обеспечивают высокую эффективность одновременной 5-осевой обработки. Кинематика станка позволяет производить обработку деталей сложной формы из самых разных материалов и сплавов за одну установку
Станина
Высококачественный чугун FC30 марки Meehanite, из которого изготовлена станина, обеспечивает максимальную жесткость конструкции. Колонна и основание выполнены по принципу «максимизации статической массы», за счет чего предотвращается возникновение вибраций и колебаний шпиндельной бабки, а также обеспечиваются стабильность и устойчивость даже при максимальных нагрузках. Конструкция усилена специальными поперечными ребрами жесткости, которые исключают деформации за счет уменьшения нагрева.
Шпиндель
Станок оснащен высокоскоростным шпинделем с прямым приводом (12 000 об/мин) и конусом в шпинделе BT40, который позволяет с большей производительностью обрабатывать сложнопрофильные детали на полной мощности двигателя без люфтов, что необходимо для выполнения высококачественной и высокоточной обработки поверхности.
Все станки оснащены системой масляного охлаждения шпинделя, для предотвращения тепловой деформации и обеспечения высокой точности обработки в течение длительного срока эксплуатации.
Наклонно-поворотный стол
Наклонно-поворотный стол с ЧПУ расширяет функционал станка, позволяя производить механическую обработку заготовки в нескольких плоскостях одновременно. Поворотная ось С интегрирована в стол станка, а качающаяся ось А дает возможность полноценной обработки в 5 осях.
Направляющие
Для осей станка предусмотрены высокоскоростные, высокоточные линейные направляющие качения роликового типа Hiwin (Тайвань) / PMI (Тайвань) ,которые обеспечат безукоризненное выполнение самых сложных типов обработки, в том числе при обработке с малой величиной хода, применяющихся в таких отраслях, как аэрокосмическая, автомобильная и медицинская промышленность, а также при производстве штампов и пресс-форм.
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: |
|
||
|
Наименование |
Ед.изм. |
Значение |
|
|
Перемещение |
Ось X |
мм |
700 |
|
Ось Y |
мм |
450 |
|
|
Ось Z |
мм |
400 |
|
|
Ось B |
° |
120 |
|
|
Ось C |
° |
360 |
|
|
Дистанция от торца шпинделя до рабочего стола |
мм |
200～600mm |
|
|
Стол |
Размер стола |
мм |
Ø500 |
|
Т-пазы |
- |
14H8 |
|
|
Максимальная нагрузка на стол |
кг |
300 |
|
|
Шпиндель |
Тип передачи |
|
прямой |
|
Конус шпинделя |
|
BT40/BBT40 |
|
|
Максимальная частота вращения шпинделя |
об/мин |
12000 |
|
|
Мощность привода шпинделя |
кВт |
11 |
|
|
Крутящий момент |
Н*м |
135 |
|
|
Подачи |
Оси X/Y/Z ускоренное перемещение |
м/мин |
36 |
|
Оси X/Y/Z крутящий момент |
Н*м |
20/20/27 |
|
|
Ось B максимальная скорость вращения |
об/мин |
60 |
|
|
Ось C максимальная скорость вращения |
об/мин |
100 |
|
|
Автоматическая смена инструмента |
Количество инструментов в магазине |
шт. |
24 |
|
Максимальный диаметр инструмента без соседних инструментов |
мм |
Ø150 |
|
|
Максимальная длина инструмента |
мм |
300 |
|
|
Максимальный вес инструмента |
кг |
8 |
|
|
Точность |
Повторяемость осей X/Y/Z |
мм |
≤0,006 |
|
Повторяемость осей B/С |
сек |
≤6 |
|
|
Точность позиционирования по оси B/C |
сек |
≤12 |
|
|
Другое |
Система ЧПУ |
|
Siemens 840D SL |
|
Вес станка |
кг |
~11000 |
|
|
Размеры (Д х Ш х В) |
|
4800x3400x3100 |
|
|
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ: |
|
ЧПУ SIEMENS 840 D |
|
привода и двигатели осей X/Y/Z/(3,1 кВт/20 H*м) и B/C(2,6 кВт/16 Н*м) - SIEMENS |
|
поворотная головка оси B |
|
поворотный стол ось C |
|
ШВП фирмы HIWIN |
|
Направляющие HIWIN |
|
Механизм смены инструмента фирмы DETA на 24 позиции |
|
система автоматической смазки |
|
система подачи СОЖ |
|
пневмосистема |
|
гидравлическая система |
|
конвейер удаление стружки |
|
устройство для охлаждения масла |
|
набор инструмента для обслуживания станка |
|
Опоры для установки станка |
|
Техническая документация на русском языке |
