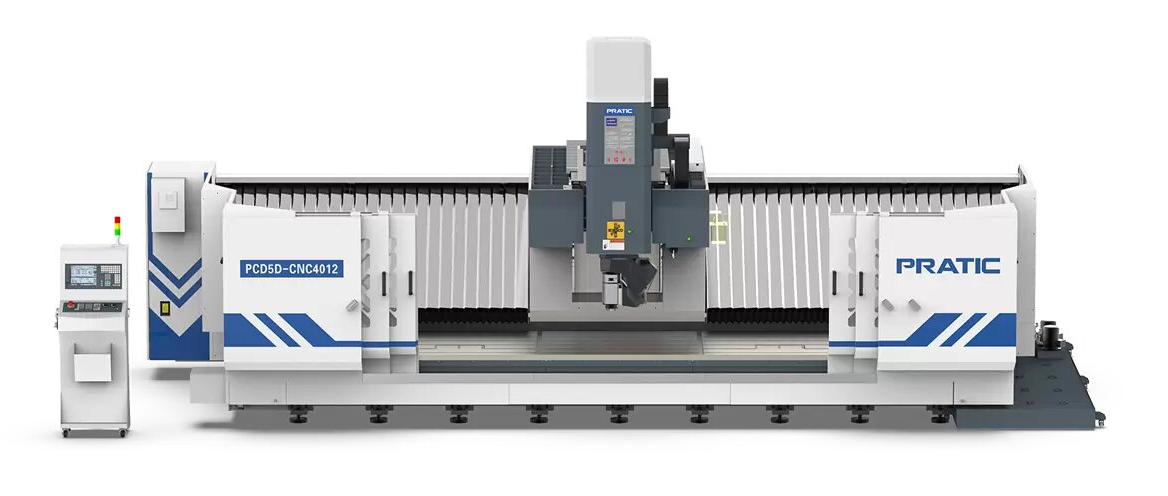

Фрезерный станок PCD5D обеспечивает высокую точность многоугольной и многонаправленной обработки деталей со сложной конструкцией и геометрией. Встроены функции фрезерования, сверления и нарезания резьбы. Оснащен высокоточной 5-осевой головкой и ЧПУ, отличается непрерывным вращением по оси B ± 185 ° и по оси C ± 320 °.
Серия PCD5D предназначена для работы с алюминием, сталью, медью и неметаллическими материалами. Широко используется в аэрокосмической, автомобильной промышленности, машиностроении и производстве электроники.

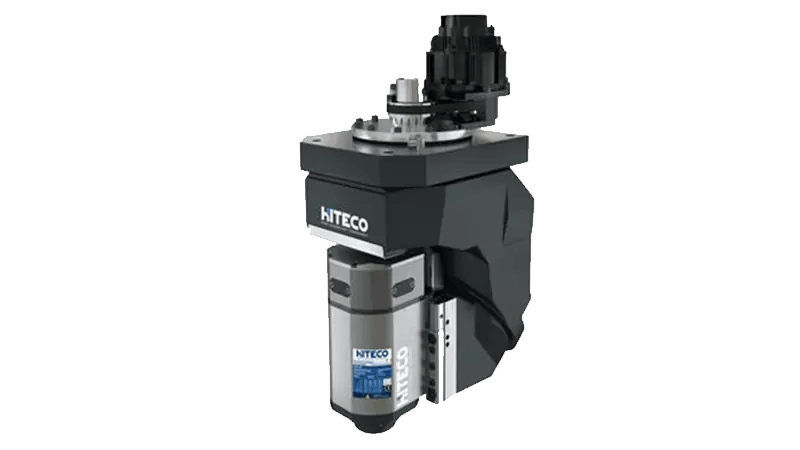

Усовершенствованная одновременная обработка по 5 осям
- Возможность многогранной обработки под разными углами и в нескольких направлениях.
- Непрерывное вращение по оси B ± 185 ° и по оси C ± 320 °.
- Доступна обработка металлических профилей разной длины, на верхней и на всех боковых сторонах профиля.
Повышенная производительность и скорость электрошпинделя
- Высокоскоростной электрошпиндель 24 000 об/мин со стабильной динамической балансировкой.

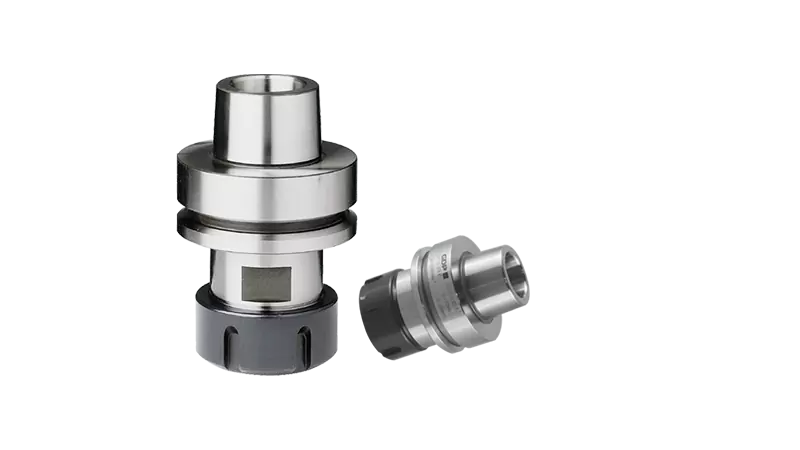

- Мощная державка HSK-A63 обеспечивает эффективную работу станка с высокой точностью.
- Обработка тяжелых деталей за счет исключительной характеристики крутящего момента.

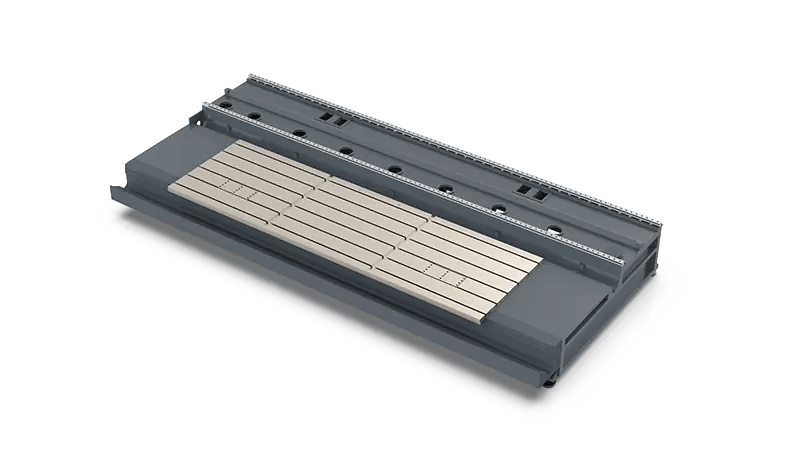

Чугунная станина для поглощения вибрации
- Рабочий стол и станина из литого чугуна.
- Прохождение термообработки для устранения остаточных напряжений.
- Обеспечение нужного уровня жесткости и виброустойчивости за счет усиливающих пластин и опорных ножек в три ряда.

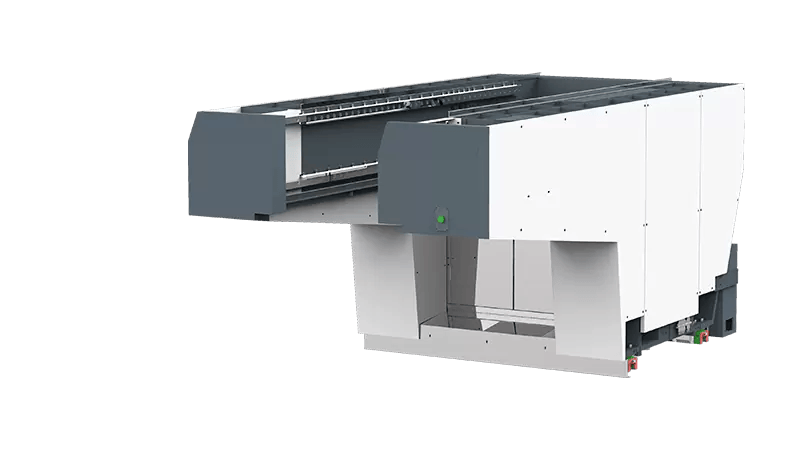

Усиленная конструкция для лучшей стабильности
- Двухплечевая подвижная конструкция колонны.
- Распределение дополнительного механического усилия от портала шпинделя для стабильной работы.
- Снижение влияния вибрации на высоких скоростях.

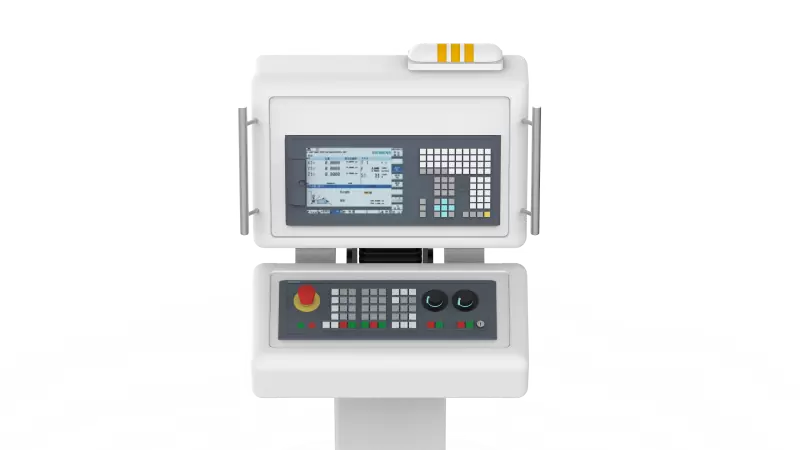

Система ЧПУ Siemens и Fanuc с расширенными функциями
- Высокая производственная стабильность.
- Полнофункциональная система передачи данных.
- Модульная и открытая архитектура с высокой масштабируемостью.
- Повышенная гибкость и адаптируемость для удовлетворения потребностей широкого спектра отраслей.

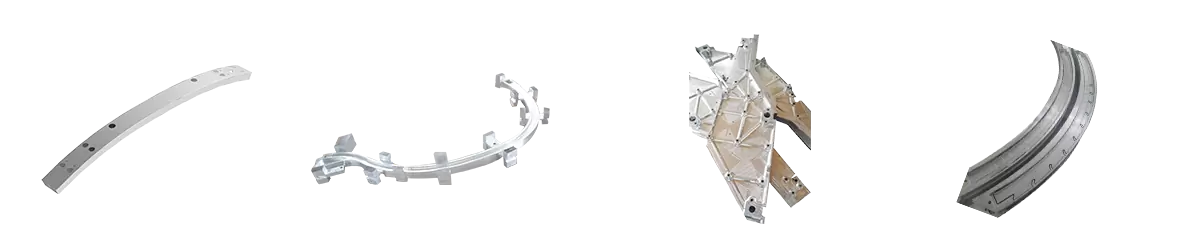

Пример деталей
| PCD5D-CNC4012 | PCD5D-CNC6012 | |
| Рабочий ход | ||
| Ось X, мм | 4000 | 6000 |
| Ось Y, мм | 1200 (3-axis)/900 (4-axis) | |
| Ось Z, мм | 500 | |
| Ось B, ° | ±185 | |
| Ось C, ° | ±320 | |
| Шпиндель | ||
| Тип | Моторизованный | |
| Номинальная мощность, кВт | 20/22.3 | |
| Макс. скорость, об/мин | 24000 | |
| Конус | HSK-A63 | |
| Скорость подачи | ||
| Ускоренная подача по осям X/Y/Z, м/мин | 40/30/20 | |
| Макс. скорость рабочей подачи по осям X/Y/Z, м/мин | 15 | |
| Инструментальный магазин | ||
| Тип | Зонтичный | |
| Вместимость | 20 | |
| Время смены инструмента, сек | 6 | |
| Основные параметры | ||
| Размер рабочего стола, мм | 4000x1200 | 6000x1200 |
| Макс. нагрузка, кг/м² | 3800 | |
| Т-образный паз (кол-во / ширина / расстояние между центрами), мм | 6/18/200 | |
| Габариты, мм | 9300х3500х3600 | 11300х3500х3600 |
| Масса, кг | 22000 | 24000 |
Стандартная комплектация
- Система ЧПУ Siemens и Fanuc.
- Инструментальный магазин зонтичного типа на 20 позиций.
- Станина из высокопрочного чугуна (HT250).
- Высокоскоростной шпиндель HSK-A63.
- Цепной конвейер для автоматического удаления стружки.
- Система смазки.
Дополнительные опции
- Две рабочие головы.
- Стол поворотный (4ая ось).
- Система настройки инструмента.
- HSD головка.
- Линейный энкодер.
- Зажимы.
