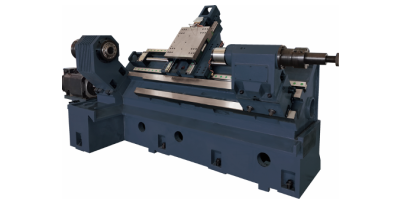

Станина
Литая станина с углом наклона 45° градусов, которая имеет низкий центр тяжести, что обеспечивает дополнительную виброустойчивость и точность при обработке. Широкий контакт шпиндельной бабки и станины препятствует возникновению вибраций при точении, обеспечивает максимальную стабильность при высокопроизводительной обработке, а также увеличивает срок эксплуатации станка.

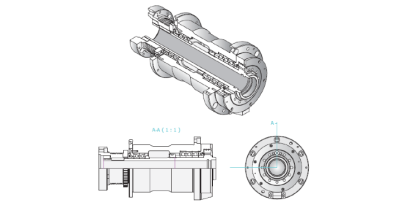

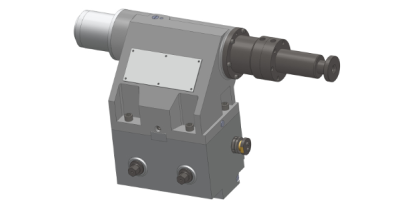

Шпиндель
За счет модульной структуры шпинделя обеспечиваются лучшие показатели точности, облегчаются сервисные работы со шпинделем и, в целом, увеличивается жизненный цикл шпинделя в сравнении с другими конструктивными исполнениями данного узла.

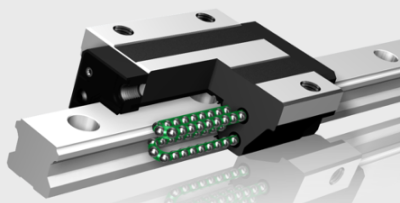

Направляющие
Станок оснащен направляющими качения производства (Тайвань), которые позволяют производить точение с высокой точностью позиционирования. Направляющие качения обладают малой силой трения, что обеспечивает наименьшие усилия перемещения узлов и равномерность перемещений. Также за счет конструкции направляющих увеличен срок службы и снижены требования к обслуживанию узла.
Задняя бабка
Высокоскоростная задняя бабка обеспечивает высокоточное позиционирование и настройку, что приводит к сокращению времени простоя и повышению эффективности.

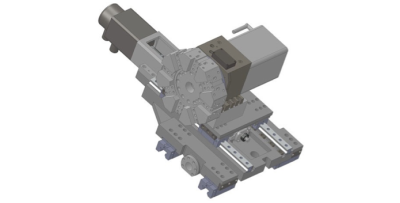

Инструментальная система
12-ти позиционная револьверная головка BMT45 с осью Y и приводным инструментом позволяет использовать различные комбинации инструмента. Конструкция головки обеспечивает высокоточную фиксацию при смене инструмента.

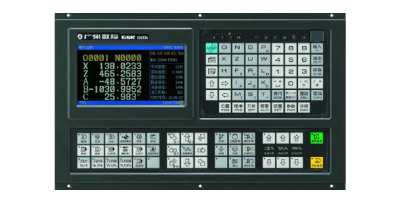

Система ЧПУ GSK 989TA
GSK989TA - это высокопроизводительная система ЧПУ, характеризующаяся большим выбором функций и простотой эксплуатации. Она применяется к токарным обрабатывающим центрам.
- Цветной монитор 8,4”
- Графические отображения траектории инструмента
- Tool life management
- Программирование в ISO кодах (M, G коды)
- Интерфейс на русском, английском и др. языках
Производители узлов станка
| Составляющие узлы станка | Производитель |
| Контроллер ЧПУ | GSK988TA - Китай |
| Револьверная головка | SWIFT - Тайвань |
| Подшипники ШВП | NSK - Япония |
| Направляющие | Тайвань |
| Электрокомпоненты | SCHNEIDER - Франция |
Технические характеристики
| Наименование |
Ед. изм. |
Значение |
|
| Функциональные возможности | Диаметр, проворачиваемый над станиной |
мм |
550 |
| Максимальный обрабатываемый диаметр |
мм |
250 |
|
| Расстояние между центрами |
мм |
1050 |
|
| Максимальная длина обработки |
мм |
950 |
|
| Шпиндель c осью C | Торец шпинделя |
ASA |
A2-6 |
| Диаметр отверстия в шпинделе |
мм |
62 |
|
| Диаметр патрона |
дюйм |
10 |
|
| Максимальный диаметр прутка |
мм |
50 |
|
| Частота вращения шпинделя |
об/мин |
3500 |
|
| Мощность привода шпинделя, постоянная |
кВт |
11/15 |
|
| Перемещения | Перемещение по оси Х |
мм |
230 |
| Перемещение по оси Y |
мм |
±45 |
|
| Перемещение по оси Z |
мм |
1000 |
|
| Ускоренное перемещение по оси X |
м/мин |
16 |
|
| Ускоренное перемещение по оси Z |
м/мин |
18 |
|
| Ускоренное перемещение по оси Y |
м/мин |
10 |
|
| Точность | Точность позиционирования X/Y/Z |
мм |
±0,01/±0,01/±0,016 |
| Повторяемость позиционирования X/Y/Z |
мм |
±0,005/±0,004/±0,008 |
|
| Задняя бабка | Перемещение задней бабки |
мм |
1050 |
| Диаметр пиноли |
мм |
75 |
|
| Перемещение пиноли |
мм |
100 |
|
| Конус пиноли (задней бабки) |
- |
МТ5 |
|
| Инструментальная система | Тип револьверной головы |
|
Приводная |
| Количество инструментов |
шт |
12 |
|
| Размер инструмента |
мм |
25х25 (Φ32) |
|
| Частота вращения приводного инструмента |
об/мин |
4000 |
|
| Прочее | Система ЧПУ |
- |
GSK988TA - Китай |

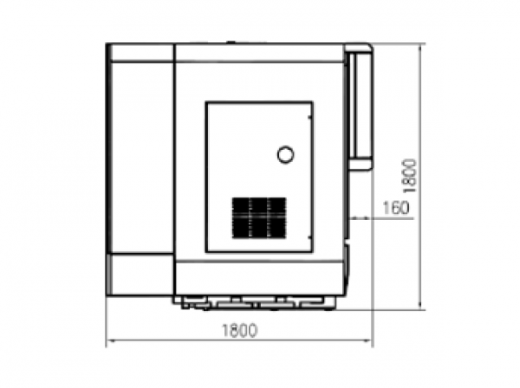

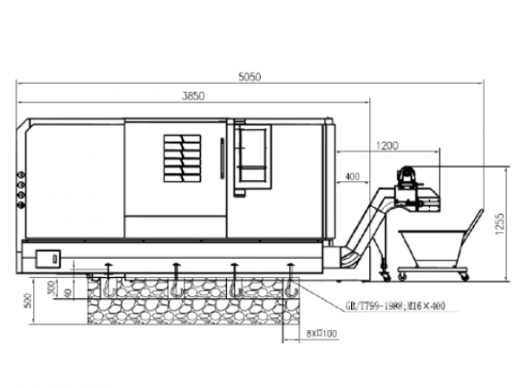

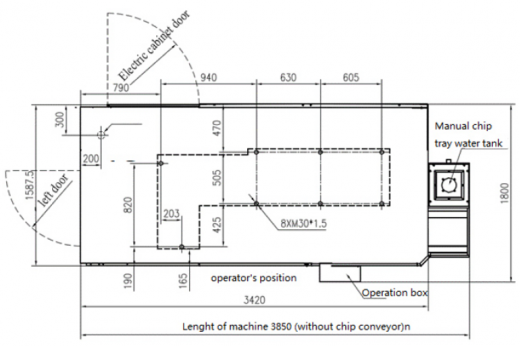

| Габариты станка без конвейера для стружки (ДхШхВ) |
мм |
3850х1850х2000 |
|
| Масса станка |
кг |
4200 |
|
Стандартная комплектация
- Система ЧПУ GSK988TA - Китай
- Подшипники шпинделя и ходового винта (производство NSK, Япония)
- ШВП и направляющие качения (производство Тайвань)
- Цельный шпиндель с втулкой A2-6 с поворотной осью С
- 3-х кулачковый гидравлический патрон 10’’
- 1 комплект мягких кулачков, 1 комплект каленых кулачков
- Горизонтальная 12-позиционная револьверная головка BMT45 (производство SWIFT, Тайвань)
- Стартовая оснастка для револьверной головки:
- Переходные втулки 32-25, 32-20, 32-16 (по 1 шт.)
- Осевой приводной блок – 2 шт.
- Радиальный приводной блок – 2 шт.
- Держатель расточного инструмента – 3 шт.
- Держатель инструмента для наружной обработки – 4 шт.
- Держатель инструмента для торцевой обработки – 1 шт.
- Задняя бабка с ручным перемещением и гидравлическим приводом пиноли
- Вращающийся центр задней бабки MT5#
- Насос подачи СОЖ 750 В (0.3 МПа)
- Гидравлическая система (4 контура)
- Централизованная автоматическая система смазки
- Маслоотделитель дискового типа (скиммер)
- Трехцветная сигнальная лампа
- Блокировка дверей станка во время работы
- Кондиционер электрошкафа
- Педаль зажима/разжима патрона
- Цепной конвейер для стружки
- Маховичок перемещениями станка в ручном режиме
- Пистолет подачи СОЖ и пневматический пистолет
- LED освещение рабочей зоны
- Интерфейс для барфидера
- Полностью закрытая рабочая зона
- Трансформатор
- Электрические элементы производства Schneider
- Кондиционер электрошкафа
- Комплект инструмента для наладки и обслуживания станка
- Анкерные болты и подкладки
- Комплект технической документации на русском языке
